SKU KIT-106102

V-TAC KIT Fotovoltaico Monofase 6kW con Accumulo LFP 9.6kWh, 15 Moduli 400W TIER 1 Full Black e Quadri AC + DC

Sistema Elettrico Kit Monofase

Potenza Nominale Modulo Fotovoltaico 400 W

Questo prodotto ha cambiato codice

Nuovo SKU KFV-106A10R

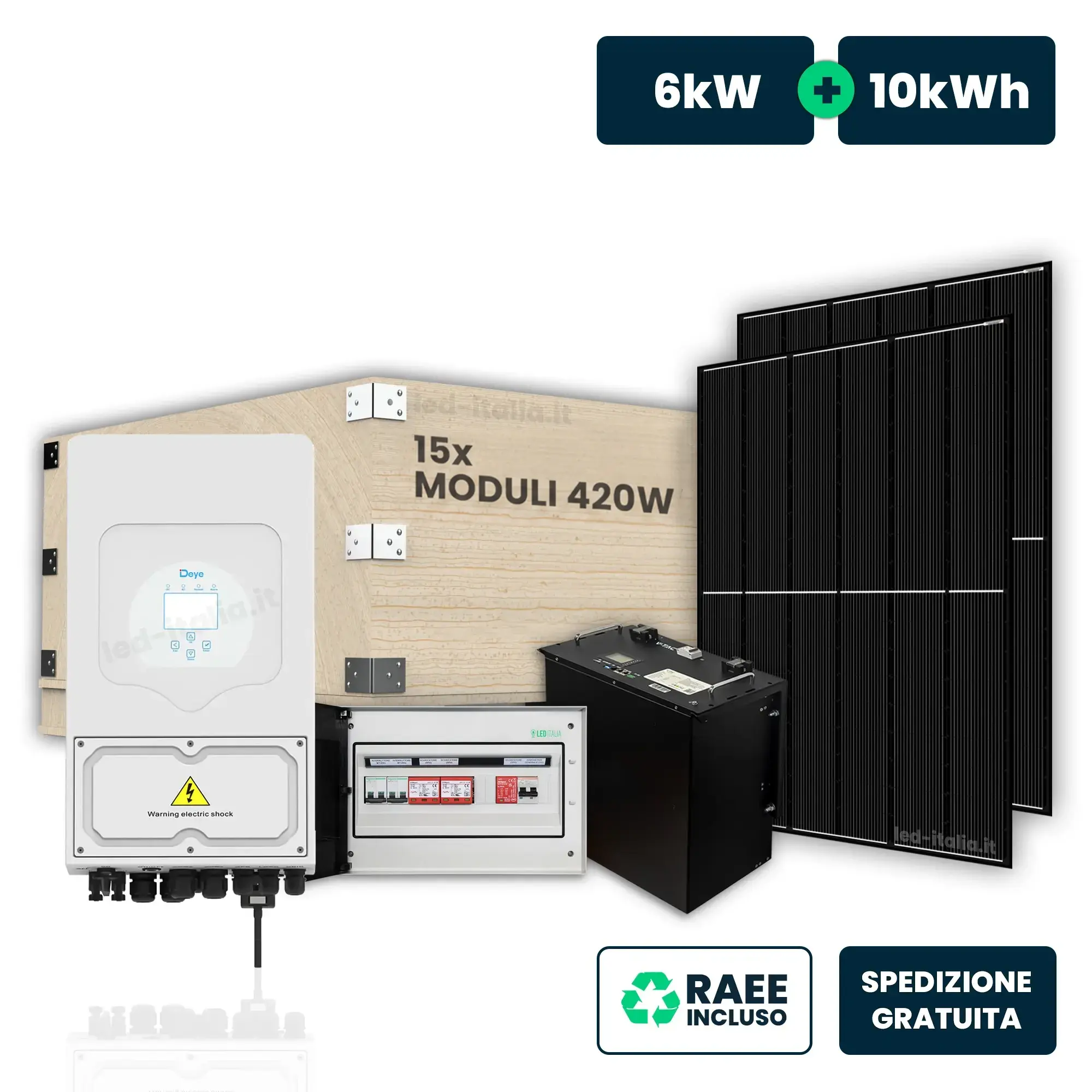

KIT Fotovoltaico Monofase 6kW con Inverter Ibrido, 15 Moduli 420W (6.3kW) Black Frame con Accumulo LFP 10kWh e Quadro Combinato 2-2 AC-DC 6kW

Scopri ora

Il kit comprende

1x 11529

Inverter Monofase LV Deye 6kW WiFi CEI 0-21 Bianco IP65

1x 11523

Batteria Accumulo Rack LV 9.6kWh LFP 48V 200Ah 100A Nera CEI 0-21

1x 118976

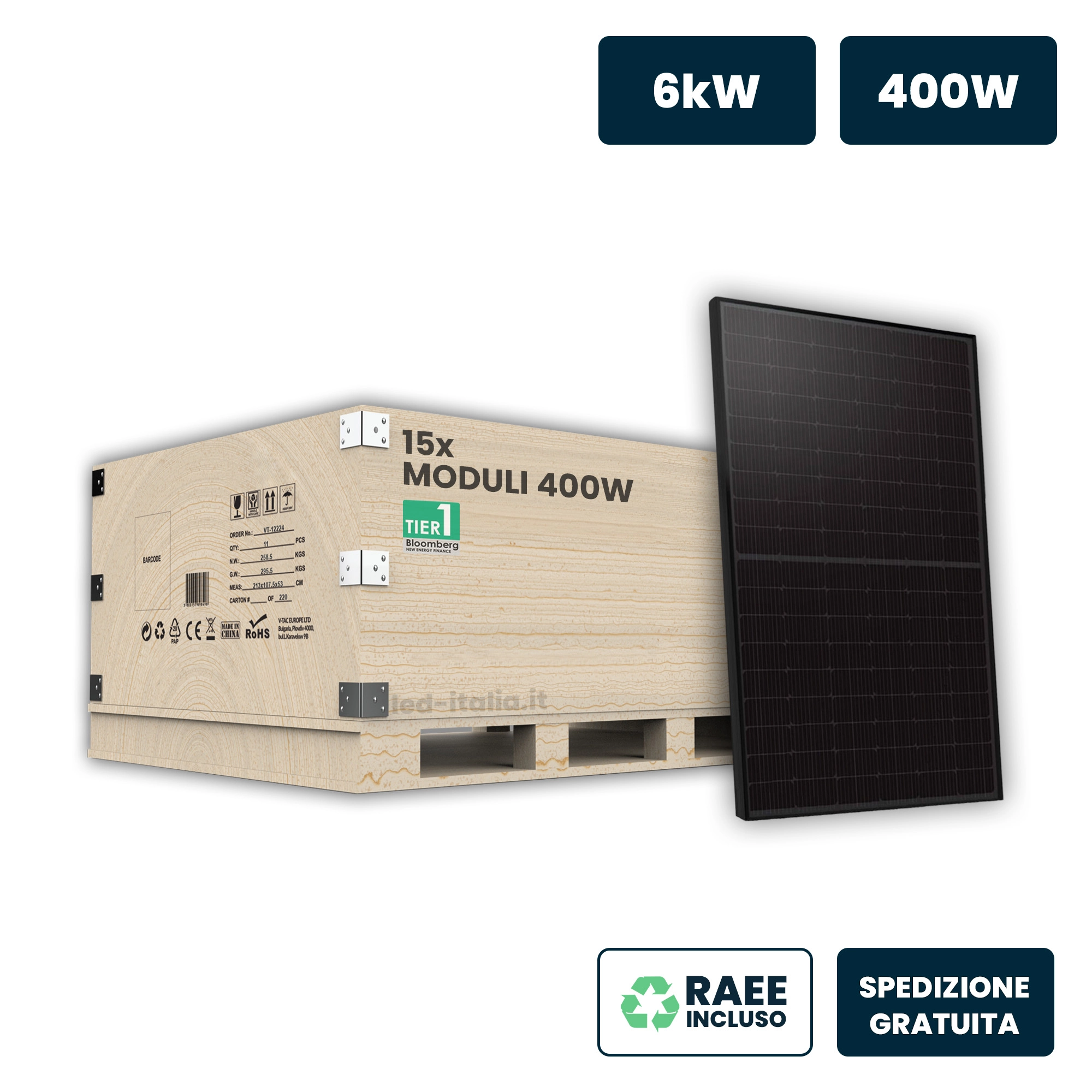

Set 6kW con 15 Moduli Fotovoltaici 400W 1722x1134x30mm PERC

1x CHACM32

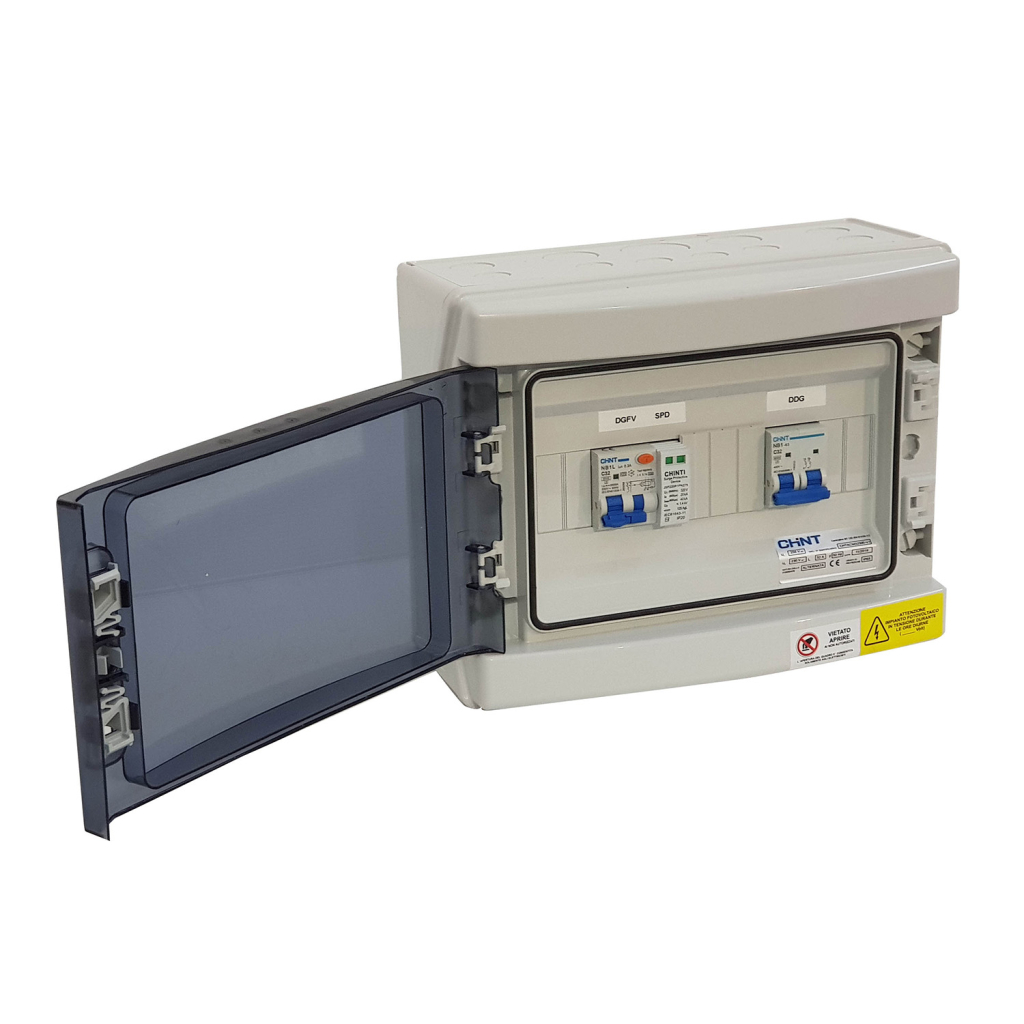

Quadro AC Monofase 6kW 32A 230V Entra/Esci SPD PG

1x CHDC2

Quadro di Campo DC 2/2 MPPT 1000VDC Magnetotermico

SKU KIT-106102

Marchio V-TAC

Garanzia 2 anni

Specifiche tecniche

KIT-106102

11529

11523

118976

CHACM32

CHDC2

Dati Moduli Fotovoltaici

Potenza Nominale Modulo Fotovoltaico 400 W

Dati Inverter

Sistema Elettrico Kit Monofase

Dati Input/Output Batteria

Chimica Batteria Compatibile LFP (LiFePO4) / Piombo-Acido

Architettura Batteria Compatibile Bassa Tensione (LV)

Range Tensione Batteria 40 - 60 V

Corrente di Scarica Massima 135 A

Corrente di Carica Massima 135 A

Curva di carica 3 Stadi / Equalizzazione

Strategia di ricarica per la batteria agli ioni di litio Autoadattamento al BMS

Sensore di temperatura esterno Sì

Dati Input DC

Potenza ingresso massima 7.8 kW

Numero di tracker MPPT 2

Stringhe per MPPT 1/1

Tensione di avvio 125 V

Tensione nominale MPPT 370 V

Range tensione MPPT 150 - 425 V

Tensione minima di esercizio 150 V

Tensione massima in ingresso per MPPT 500 V

Corrente massima per MPPT 13 / 13 A

Corrente corto circuito MPPT 17 / 17 A

Dati Input/Output AC

Sistema Elettrico Inverter Monofase

Output inverter 230V L+N+PE

Tensione di rete 220/230 V

Potenza massima AC 6 kW

Corrente massima uscita 30 A

Frequenza della rete 50 / 60 Hz

Fattore di potenza 0.8 lagging / 0.8 leading

THDi <3 %

Efficienza

Efficienza massima 97.6 %

Efficienza MPPT 99.9 %

Protezioni

Protezione contro i fulmini dell'ingresso FV Integrato

Protezione anti-isola Integrato

Rilevamento della resistenza di isolamento Integrato

Protezione contro l'inversione di polarità dell'ingresso della stringa FV Integrato

Protezione da sovracorrente in uscita Integrato

Protezione da cortocircuito in uscita Integrato

Protezione da sovratensione in uscita Integrato

Unità di monitoraggio della corrente residua Integrato

Dati Generali Inverter

Produttore Inverter Deye

Porta Comunicazione Logger VGA

Rumore 30 dB

Tipo di Installazione A parete

Comunicazione RS485 / RS232 / CAN

Consumo energia notturno <3 W

Raffreddamento Passivo

Altitudine massima funzionamento 2000 m

Umidità relativa 0 - 95 %

Norme e Certificazioni

Regolamento di rete VDE 0126, AS4777, NRS2017, G98, G99, IEC61683, IEC62116, IEC61727, RD1699: 2011, XP C15-712-3, CEI 0-21

Norme di sicurezza IEC62109-1, IEC62109-2

EMC EN61000-6-1, EN61000-6-3

Dati Fisici

Grado di Protezione IP65

Colore Bianco

Dimensione Prodotto 330x580x232 mm

Temperatura di Esercizio -40 - 60 °C

Garanzia sui Materiali 10 anni

Dati Batteria

Chimica Batteria LFP (LiFePO4)

Tensione di Carica 54.0 V

Architettura Batteria Bassa Tensione (LV)

Capacità Batteria (kWh) 9.6 kWh

Capacità Batteria (Ah) 200 Ah

Tensione Nominale 48 V

BMS Integrato

Corrente di Scarica Standard 50 A

Corrente di Carica Massima 100 A

Corrente di Scarica Massima 100 A

Potenza Uscita di Picco 4.8 kW

Tensione di cut-off (a fine scarica) 40.5 V

C rating Carica 0.5 C

Dati Generali Batteria

Produttore Batteria V-TAC

Comunicazione con Inverter CAN/RS485

Cicli carica/scarica >6000

Modalità di Installazione Parete/Rack

Intervallo Temperatura di Carica 0 - 60 °C

Intervallo Temperatura di Scarica -20 - 60 °C

Dati Fisici

Grado di Protezione IP20

Packaging Batteria

Colore Nero

Dimensione Prodotto 445x244x500 mm

Garanzia sui Materiali 10 anni

Dati Elettrici

Potenza Nominale Modulo (STC) 400 Wp

Corrente al punto di massima potenza 12.98 A

Tensione al punto di massima potenza 30.83 V

Corrente di cortocircuito 13.76 A

Tensione a circuito aperto 36.93 V

Efficienza del modulo 20.46 %

Tensione Massima di Sistema 1500 V

Corrente massima del Fusibile 25 A

Dati Pannello

Tipo Pannello Full Black

Spessore Pannello 30 mm

Tecnologia Celle PERC

Tipo celle Monocristallino

Numero Celle 108

Tipo vetro 3.2mm temprato alta trasmissione

Tipo Connettore MC4

Scatola giunzione IP67/IP68 a 3 diodi

Lunghezza Cavi in Uscita 110 cm

Sezione Cavo in Uscita 4 mm²

Coefficienti Temperatura

Coeff. temp. potenza -0.34 %/°C

Coeff. temp. tensione -0.27 %/°C

Coeff. temp. corrente 0.048 %/°C

Garanzie e Certificazioni

Garanzia di Producibilità 85% in 25 anni

Carico massimo pannello (Vento/Neve) 2400 / 5400 Pa

Dati Fisici

Grado di Protezione IP68

Packaging Set 6 kW

Materiale Lega di alluminio e vetro temperato

Colore Nero

Dimensione Prodotto 1722*1134*30 mm

Temperatura di Esercizio -40 - 85 °C

Tipo quadro AC

Dati AC

Sistema Elettrico Quadro Monofase

Potenza AC 6 kW

Numero di Inverter Singolo

Packaging

Ordinabile a multipli di 1 pz

Unità di misura pz
